Глубинные вибраторы представляют собой специализированное оборудование для уплотнения бетонных смесей при заливке фундаментов и других монолитных конструкций. Принцип их работы основан на передаче высокочастотных колебаний в толщу бетона, что приводит к удалению пузырьков воздуха и избыточной воды. В результате обработки вибратором бетонная смесь приобретает однородную плотную структуру без пустот и раковин. Глубинные вибраторы для фундамента создают качественное уплотнение, что значительно повышает прочностные характеристики фундамента, его морозостойкость и долговечность. Процесс вибрирования является обязательным этапом при создании ответственных конструкций.
Принцип действия глубинного вибратора
Основная задача глубинного вибрирования – обеспечение максимальной плотности бетона за счет устранения воздушных пор. Вибратор создает механические колебания частотой от 10 до 20 тысяч циклов в минуту, которые передаются через наконечник в бетонную массу. Под воздействием вибрации частицы смеси перераспределяются, заполняя все пространство опалубки и вытесняя вовлеченный воздух.
Снижается водоцементное отношение, что повышает конечную прочность конструкции. Правильно выполненное уплотнение увеличивает марку бетона на 20-30% по сравнению с необработанным материалом.

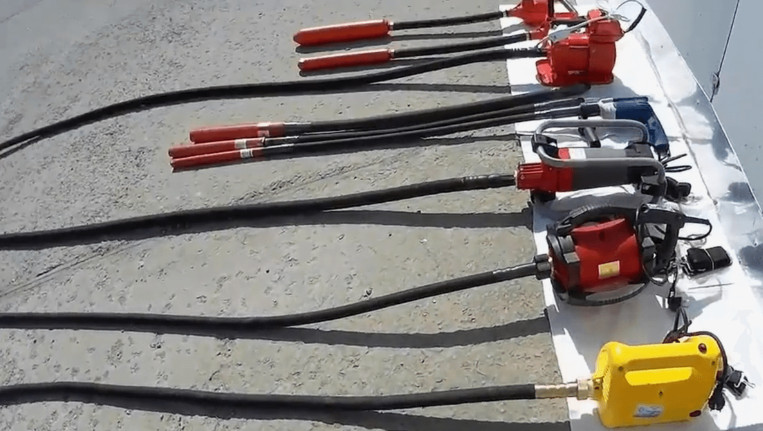

Конструктивные особенности оборудования

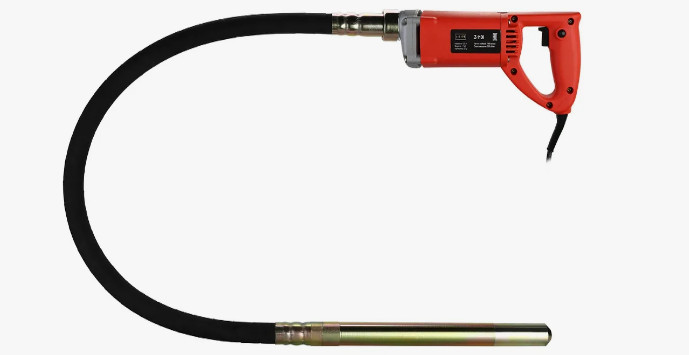

Современные глубинные вибраторы состоят из трех основных элементов.
- Приводной механизм может быть электрическим, бензиновым, пневматическим или гидравлическим в зависимости от модели.
- Гибкий вал передает вращательное движение от привода к вибронаконечнику.
- Булава изготавливается из высокопрочной стали и непосредственно контактирует с бетоном. Диаметр булавы варьируется от 25 до 100 миллиметров в зависимости от объема работ и густоты армирования.
Производительность вибратора определяется радиусом действия и глубиной эффективного уплотнения.

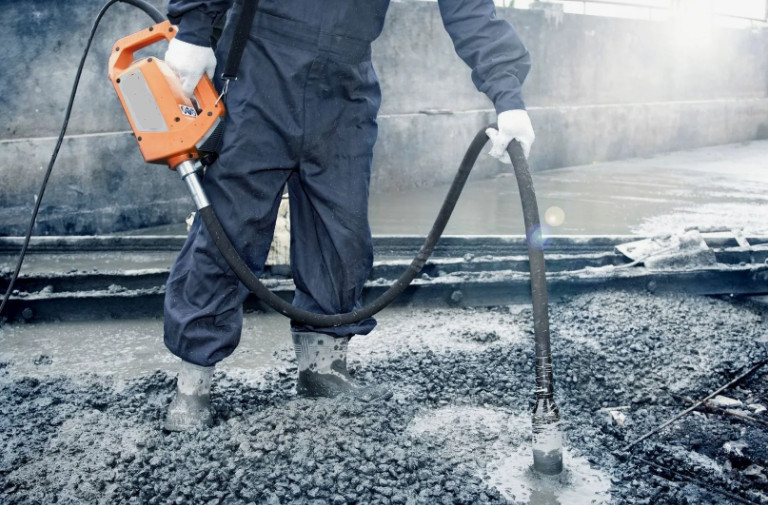

Технология правильного вибрирования бетона
Качественное уплотнение требует соблюдения определенной технологии работы. Вибратор погружают в бетонную смесь вертикально на всю глубину слоя, обеспечивая перекрытие зон воздействия. Время обработки одной точки составляет 15-60 секунд до появления цементного молока на поверхности. Булаву извлекают медленно, чтобы не образовывались пустоты.
Расстояние между точками вибрирования не должно превышать полутора радиусов действия оборудования. Каждый последующий слой бетона обрабатывается с заглублением в предыдущий на 10-15 сантиметров для обеспечения монолитности.
Глубинные вибраторы для фундамента: критерии выбора
Выбор глубинного вибратора зависит от нескольких параметров проекта. Объем бетонных работ определяет производительность и тип привода оборудования. Плотность армирования влияет на диаметр булавы – для густоармированных конструкций выбирают модели меньшего диаметра.
Толщина заливаемого слоя диктует длину гибкого вала и вибронаконечника. На строительных объектах без доступа к электричеству предпочтительнее бензиновые или дизельные модели. Для больших площадей эффективнее использовать несколько вибраторов одновременно с разными характеристиками.
Способы предотвращения ошибок
Наиболее распространенной ошибкой является недостаточное время вибрирования, ведущий к неравномерному уплотнению. Избыточная вибрация вызывает расслоение смеси и оседание тяжелых заполнителей. Неправильное расстояние между точками погружения создает неуплотненные зоны.
Контакт булавы с арматурой или опалубкой передает вибрации на каркас, снижая эффективность работы. Использование вибратора с неподходящими характеристиками для конкретного состава смеси ухудшает качество уплотнения. Соблюдение технологических карт и инструкций производителя позволяет избежать этих ошибок.
